单列角接触轴承

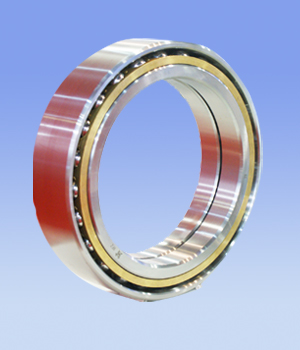

角接触球轴承



角接触球轴承用于支承间距离不大的刚性双支承轴，及在安装和使用过程中需要调节轴承游隙和转速较高的机构，特别适用于同时承受径向和轴向复合负荷的场合，此时应将两个同样的轴承成对使用。该类轴承也承受纯轴向负荷，但不宜单独用来承受径向负荷，在向心球轴承中承受负荷能力较大，刚性较强，接触角越大，承受轴向负荷能力越大。



角接触球轴承有分离型（接触角为15°）和不可分离型（接触角为15°、25°、40°）两种结构。分离型角接触球轴承又分为内圈分离型和外圈分离型。该类轴承在我公司多采用车制实体保持架。

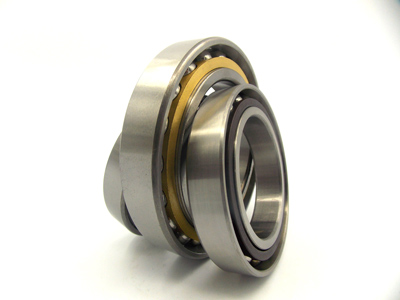

双列角接触球轴承



双列角接触球轴承为非分离型轴承，与单列角接触球轴承相比具有更好的刚性，能承受双向轴向负荷，同时还可以承受一定的倾覆力矩，使用效果与背对背配置的两个单列角接触球轴承相似，但宽度较小。

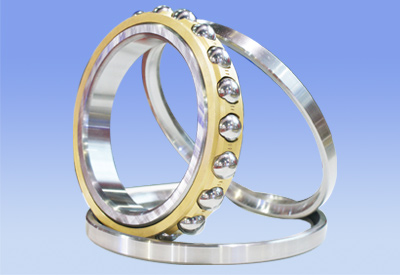

四点角接触球轴承



三点、四点角接触球轴承为分离型轴承，具有双半外圈或双半内圈两种结构。其特性与成对安装轴承相似，可以承受双向轴向负荷和限制两个方向的轴向位移，与双列角接触球轴承相比，具有轴向空间较小、承载能力较大、安装和拆卸比较方便的优点。



主要用途：机床主轴、高频电动机、燃气轮机、调整离心机、小型汽车前轮、差速器小齿轮轴、仪器仪表、油泵、空气压缩机、各类变速器、印刷机械。







精度等级：P0,P6

尺寸范围：100-1600mm

变形结构：

双半外圈结构；

双半内圈结构。
